产品介绍
1.技术参数：
序号 | 项目内容 | 机床标准配置 |
1 | 机床结构型式 | L型低重心床身，滚动直线导轨定位，转动板移动加压 |
2 | 机床电源电压、频率 | 380V 50HZ |
3 | 加工钢球直径 | φ5~φ30mm |
4 | 砂轮接盘尺寸 | φ800×φ400×50mm |
5 | 树脂砂轮尺寸 | φ800×φ440×50mm（用户自备） |
6 | 固定板尺寸 | φ800×φ420×80mm |
7 | 球板硬度 | HB180~210 |
8 | 固定板开口尺寸 | 20+195=215mm |
9 | 料盘装球量 | 300kg，平料盘 |
10 | 主轴转速 | 10~40r/min，变频 |
11 | 主电机功率 | 5.5kW |
12 | 主传动减速电机品牌 | 国产 |
13 | 压力 | 40kN |
14 | 加压伺服电机 | 2.9kW（汇川品牌） |
15 | 主轴轴承品牌 | 国产 |
16 | 滚动直线导轨品牌 | 新会凯特 |
17 | PC机品牌 | 台达 |
18 | 变频器品牌 | 尼德科（艾默生） |
19 | 水箱、水泵 | 一个水箱和水泵 |
2.性能特点：1）机床工作原理：机床装有一块固定铸铁板和一块转动铸铁研磨板，钢球通过研磨板中的同心圆弧沟槽时，在一定的压力下，钢球在研磨板的沟槽内进行自转、公转而获得需要的几何精度和尺寸公差。

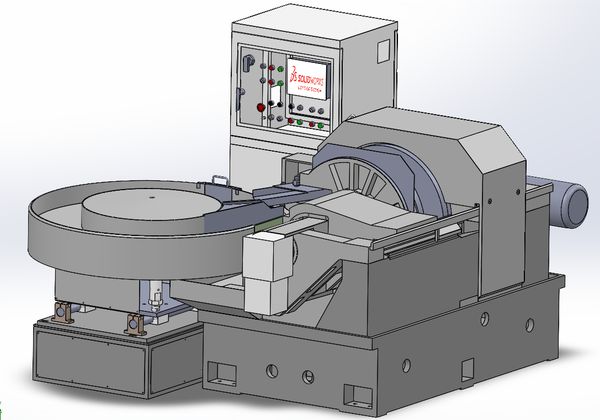

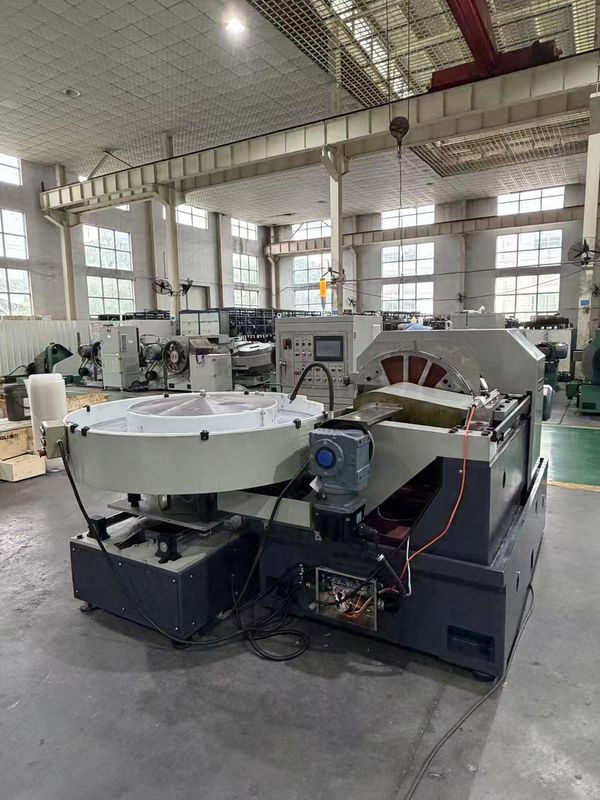

2）机床采用卧式布局和外置大料盘循环加工方式。主轴旋转，尾架体在滚动直线导轨上定位，且尾架体移动加压。
3）主轴轴承采用油浴润滑，且主减速电机与主轴直连。
4）可以采用树脂砂轮以磨代研。
5）料盘采用平料盘，料盘的旋转采用交流变频调速，以适应不同规格钢球和不同装球量的主轴旋转每转的进球数量。
6）机床加压采用伺服电机驱动丝杠的机械加压方式，工作压力自动保压。尾架体与丝杠螺母之间通过过渡装置相连接，且碟簧与称重传感器置于过渡装置内，可以准确测量机床加压压力。
3.机床几何精度：径向跳动：0.005mm，端面跳动：0.005mm
重合度：R0.02mm，垂直度：0.02mm
